Перепады напряжения в сети — частая причина выхода из строя бытовой техники. Стабилизатор надежно защитит ваше оборудование, но важно правильно его установить. В этом руководстве мы простым языком разберем, как самостоятельно подключить стабилизатор, используя в качестве примера популярные модели бренда СТАБУР.

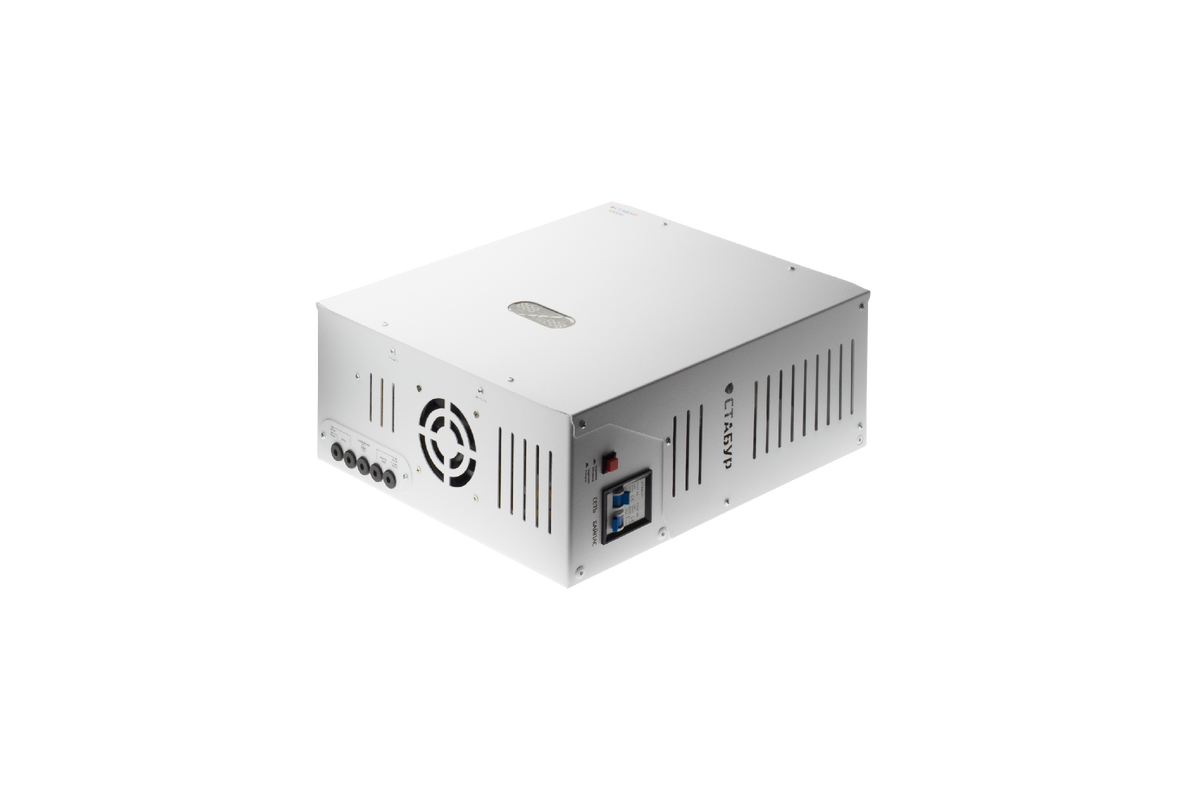

Подключение стабилизатора с клеммным подключением (на примере СТАБУР 10000 ВА)
Такой тип подключения используется для мощных стабилизаторов, которые защищают всю электросеть квартиры или дома.
Что вам понадобится:
- Медный кабель сечением не менее 6-10 мм²
- Индикаторная отвертка
- Отвертка для затягивания клемм
- Обжимные наконечники для проводов (рекомендуется)
Пошаговая инструкция:
- Полностью обесточьте сеть. Выключите вводной автомат в электрощитке. Обязательно проверьте индикаторной отверткой отсутствие напряжения в розетках.
- Надежно закрепите устройство. Разместите стабилизатор на стене, используя штатные крепления. Убедитесь, что со всех сторон корпуса остается не менее 50 см свободного пространства для вентиляции.
- Снимите крышку клеммной колодки. Она обычно держится на винтах. Перед вами откроются клеммы для подключения проводов.

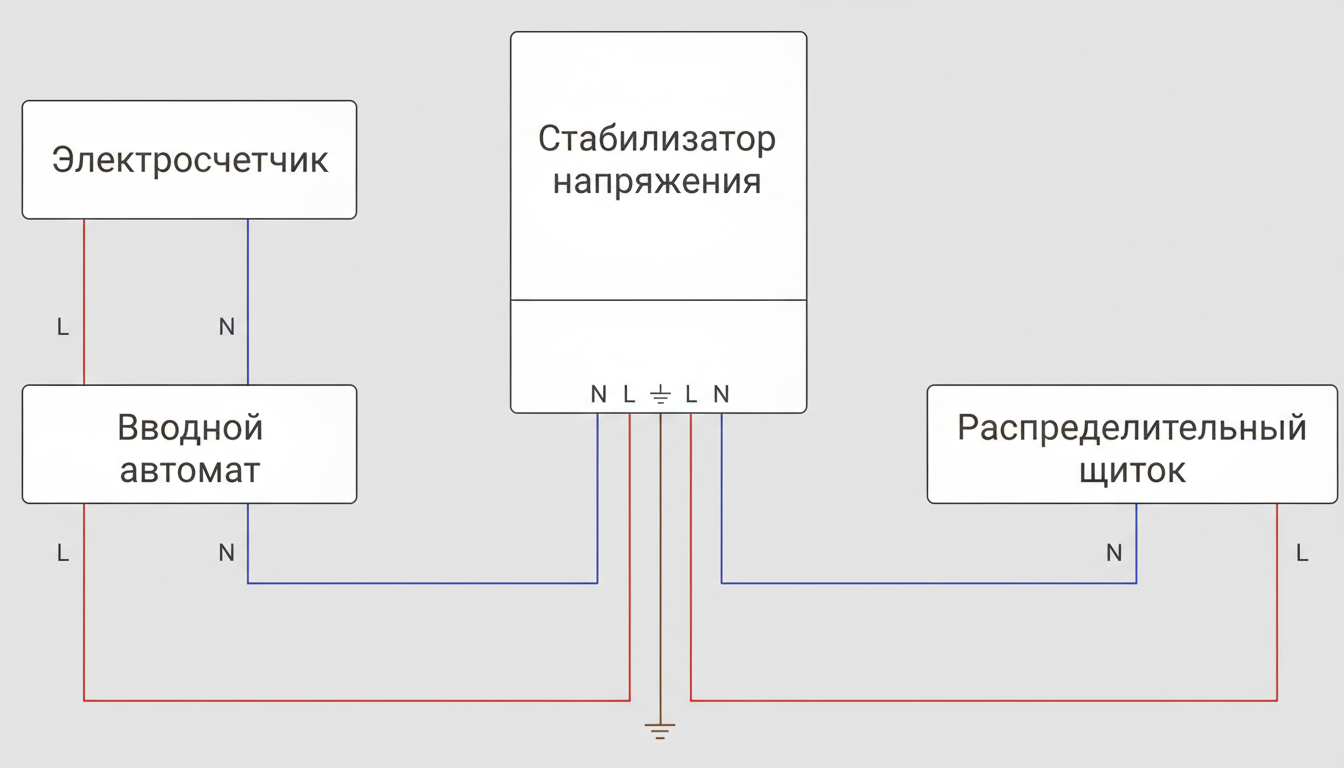

- Изучите схему подключения. Она всегда наносится производителем на корпус рядом с клеммами. Стандартные обозначения:
- L-in / L-out — Фаза (Вход / Выход)
- N-in / N-out — Ноль (Вход / Выход)
- PE — Заземление
- Подготовьте и подключите провода.
- Фаза: Провод от сети → клемма L-in. Провод, идущий к нагрузке (вашему дому) → клемма L-out.
- Ноль: Провод от сети → клемма N-in. Провод к нагрузке → клемма N-out.
- Заземление: Желто-зеленый провод → клемма PE.
- Проверьте качество соединений. Убедитесь, что все винты надежно затянуты, а оголенные части проводов не торчат наружу.
- Включите питание. Верните автомат в электрощитке в положение «ВКЛ» и запустите стабилизатор. Индикация на дисплее подтвердит, что устройство работает корректно.
Важно! Для стабилизаторов мощностью 8-10 кВт используйте медный кабель сечением не менее 6 мм². Надежный контакт — залог безопасности и долговечности системы.
Подключение стабилизатора с розеткой
Это самый простой вариант для защиты отдельных приборов (котла, холодильника, компьютера).
Порядок действий:
- Вставьте вилку стабилизатора в заземленную розетку.
- Включите вашу технику в розетку на корпусе стабилизатора.
Обратите внимание: Суммарная мощность подключенных приборов не должна превышать номинальную мощность стабилизатора. Не используйте удлинители и тройники.
Условия для безопасной эксплуатации
Чтобы стабилизатор служил долго и исправно, соблюдайте несколько правил:
- Место установки: Сухое, хорошо проветриваемое помещение без пыли и влаги.
- Температурный режим: От 0°C до +40°C.
- Вентиляция: Не накрывайте прибор и не загромождайте вентиляционные решетки.
- Профилактика: Раз в год очищайте корпус от пыли и проверяйте надежность соединений.
Резюме
- Клеммные стабилизаторы (типа СТАБУР 10000) идеальны для защиты всей домашней сети и требуют аккуратного монтажа в разрыв электропроводки.
- Розеточные модели — простое решение для отдельных дорогих приборов.
Внимание к деталям при подключении — это залог долгой и безопасной работы как самого стабилизатора, так и всей вашей бытовой техники.
